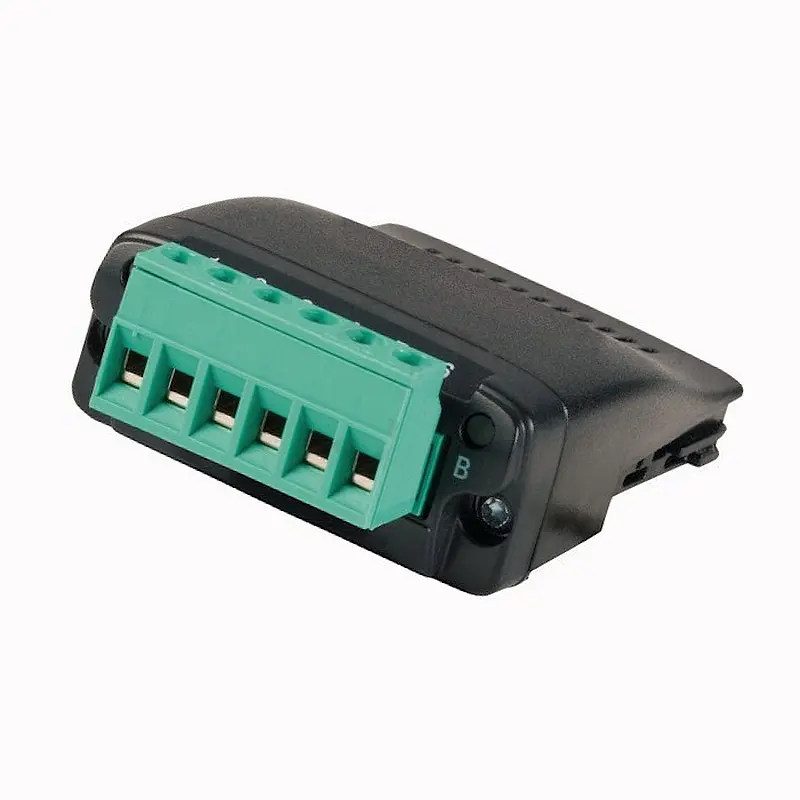

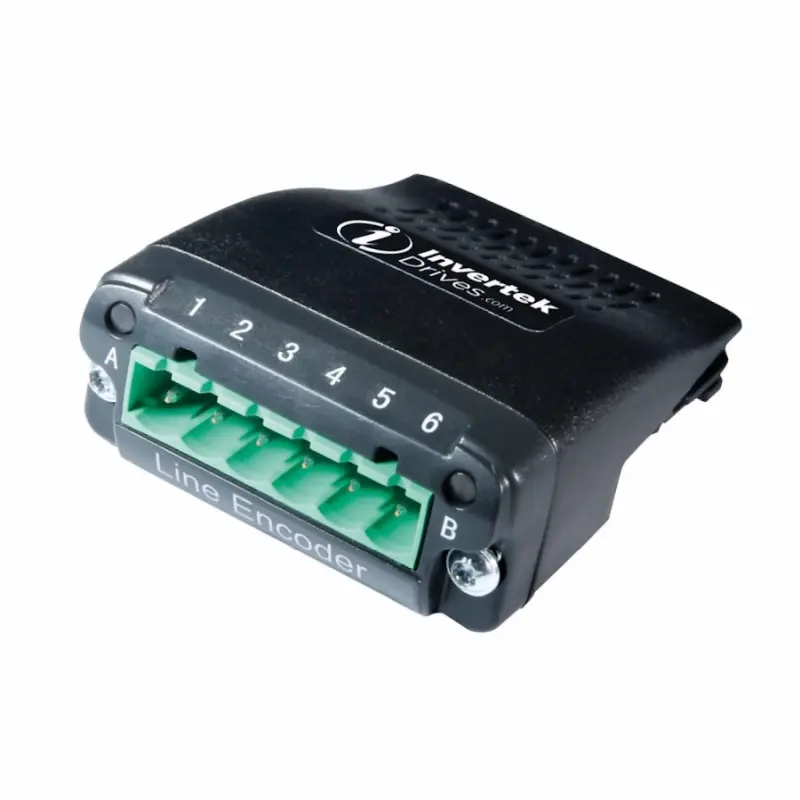

Modul zpětné vazby z enkodéru, typ OPT-2-ENCOD-IN
- Kompletní specifikace
- Parametry
- Ke stažení
- Modul zpětné vazby z enkodéru, typ OPT-2-ENCOD-INnení skladem - kontaktujte nás1 692,79 Kč/ ks1 399,00 Kč bez DPH
Kompletní specifikace
Rozšiřující modul zpětné vazby z enkodéru OPT-2-ENCOD-IN umožňuje připojení 5V TTL inkrementálního enkodéru k měničům řady Optidrive P2 a Optidrive P2 Elevator. Modul poskytuje zpětnou vazbu rychlosti pro režim vektorového řízení v uzavřené smyčce (Closed Loop Vector) s plným točivým momentem i při nulové rychlosti.
Modul nabízí následující vlastnosti:
- kompatibilní s 5V TTL enkodéry, kanály A a B včetně komplementárních signálů (/A, /B)
- napájecí výstup pro enkodér 5V DC / 200 mA
- maximální vstupní frekvence 500 kHz
- LED indikace stavu (LED A – napájení, LED B – porucha zapojení)
- instalace do rozšiřujícího slotu měniče (Option Module Port)
| Připojení k měniči: | instalace do rozšiřujícího slotu měniče |
| Pro měniče řady: | P2, P2 Elevator (ODP-2, ODL-2) |
| Typ enkodéru: | 5V TTL, kanály A/B s komplementy |
| Max. vstupní frekvence: | 500 kHz |
| Napájecí výstup: | 5V DC / 200 mA max |
| Konektory: | 6pinová odnímatelná šroubovací svorkovnice |
| Indikace: | LED A (napájení), LED B (porucha zapojení) |
| Pracovní teplota: | 0 až 50°C |
| Utahovací moment svorek: | 0,5 Nm |
Poznámka: pro 24V HTL enkodéry je určena varianta OPT-2-ENCHT.
Parametry
VýrobceINVERTEK
Typ komunikace s PCEncoder TTL (5V)
Pro řadu měničůP2, P2 Elevator
